【LVGL】学习笔记--(1)Keil中嵌入式系统移植LVGL
一 LVGL简介
近emwin用的比较烦躁，同时被LVGL酷炫的界面吸引到了，所以准备换用LVGL试试水。
LVGL(轻量级和通用图形库)是一个免费和开源的图形库，它提供了创建嵌入式GUI所需的一切，具有易于使用的图形元素，美丽的视觉效果和低内存占用。
【1】主要特性
丰富且强大的模块化图形组件：按钮 (buttons)、图表 (charts)、列表 (lists)、滑动条 (sliders)、图片 (images) 等
高级的图形引擎：动画、抗锯齿、透明度、平滑滚动、图层混合等效果
支持多种输入设备：触摸屏、 键盘、编码器、按键等
支持多显示设备
不依赖特定的硬件平台，可以在任何显示屏上运行
配置可裁剪（最低资源占用：64 kB Flash，16 kB RAM）
基于UTF-8的多语种支持，例如中文、日文、韩文、阿拉伯文等
可以通过类CSS的方式来设计、布局图形界面（例如：Flexbox、Grid）
即便仅有单缓冲区(frame buffer)的情况下，也可保证渲染如丝般顺滑
全部由C编写完成，并支持C++调用
支持Micropython编程，参见：LVGL API in Micropython
支持模拟器仿真，可以无硬件依托进行开发
丰富详实的例程
详尽的文档以及API参考手册，可线上查阅或可下载为PDF格式
在 MIT 许可下免费和开源
【2】配置要求
【3】与其他显示工具的对比
二 LVGL移植前准备
【1】参考资料
LVGL官网：https://lvgl.io/
LVGL源码：https://gitee.com/my_lvgl/lvgl
百问网LVGL中文开发手册：http://lvgl.100ask.net/8.2/index.html
一些关于移植的经验资料：
LITTLEVGL (LVGL)入门之移植到STM32芯片
LVGL学习笔记 | 02 - 移植LVGL 8.2到STM32F407开发板（MCU屏）
STM32移植LVGL(LittleVGL)
在STM32F4上移植LVGL8.2
【2】硬件资源
硬件资源包括：
嵌入式平台(我用的MCU是华大的HC32F460芯片)
实现了屏幕驱动的液晶屏(我用的是3.2寸320*240的8080并口屏，屏幕驱动可以移步【嵌入式】MCU(HC32F460)+并口LCD液晶屏ILI9341 移植emWin记录)
输入设备(非必要，包括触摸屏、鼠标、键盘、编码器、按键，我自己使用的是磁控旋钮编码器)
【3】其他（GUI Guider）
推荐一款不错的LVGL设计工具GUI Guider，是由恩智浦开发的，通过NXP官网（https://www.nxp.com.cn/design/software/development-software/gui-guider:GUI-GUIDER）即可下载。
具体用法参考我的另一篇文章《【LVGL】学习笔记--(2)GUI Guider的使用》。
准备好了以上的内容，接下来就可以进行移植了。
三 LVGL移植
【1】源码下载
首先下载LVGL源码，链接见上一章的参考资料。有很多版本，我这边没有选择最新的版本，而是用了V1.5.0-GA版本GUI Guider支持的V8.3.2版本：
下载完解压后是这样的：
【2】源码添加工程
将上面解压完成的lvgl-v8.3.2文件夹中的下列文件复制到自己keil工程自建文件夹GUI_LVGL中：
复制进来后，删除proting文件夹以及lv_conf_template文件中_template后缀：
在keil中建立管理目录：
其中：
GUI/LVGL用来存放src及其子目录中所有.c文件。这一步比较考验耐心和细致，每一个子目录下都有不少源文件。（要是不想自己keil工程中有许多看起来凌乱的源文件，可以参考STM32/keil把多个c文件编译为静态库lib中的方法，预先将这许许多多的.c文件编译为lib库，那么GUI/LVGL中放一个lib文件即可。但是这种方法要注意创建lib的工程和使用lib的工程芯片型号要一致才可以）。我是使用的lib库的形式。
GUI/LVGL/PORT用来存放porting下的三个源文件，分别是lv_port_disp.c（显示接口文件）、lv_port_indev（输入设备接口文件）、lv_port_fs（文件系统接口文件）。
GUI/LVGL用来存放GUI Guider生成的图形界面文件，这边暂时还没有用到，可以不用管。
包含头文件路径：
最后还有两个重要的小操作，一个是要选用C99 Mode:
另一个是加大栈空间，方法是打开.s启动文件，修改其中的Stack_Size值，我这边配置的是8KB（根据上面LVGL运行配置要求的推荐值确定）：
至此，可以编译一下，由于还没有使用显示接口等，所以这边应该是编译无误的。
【3】添加心跳接口
在timer.c中包含头文件"lvgl.h"，并在1ms定时器中调用lv_tick_inc(1)启用心跳：
/************************************************************************** * 函数名称： TimeraUnit2_IrqCallback * 功能描述： 定时器A 单元2初始化 * 输入参数： * 输出参数： * 返 回 值： * 其它说明： 1ms定时器中断 **************************************************************************/ static void TimeraUnit2_IrqCallback(void) { lv_tick_inc(1); TIMERA_ClearFlag(TIMERA_UNIT2, TimeraFlagOverflow); }当然还有其他方式让LVGL开始心跳，这个可以自行选用，控制心跳周期为1ms即可。
【4】显示接口对接屏幕驱动
修改lv_conf.h头文件中的#if 0为#if 1，同时根据适配的显示设备设置颜色格式：
补充，如果想屏幕刷新快一点，可以将FPS做如下调整（30ms-->10ms，即FPS由30-->100）：

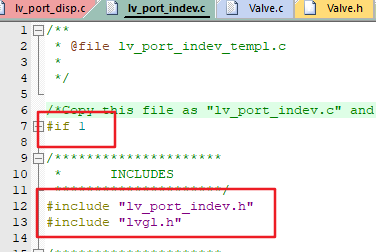

把lv_port_disp.c、lv_port_disp.h、lv_port_indev.c、lv_port_indev.h四个文件的#if 0 都改成#if 1 ，这四个文件包含的头文件名字还需根据编译报错信息修改。：
注意，若头文件#include "lvgl/lvgl.h"包含报错，可以添加宏定义LV_CONF_INCLUDE_SIMPLE。
修改lv_port_disp.c中适配底层屏幕驱动分辨率（我用的就是320*240）：
/********************* * DEFINES *********************/ #ifndef MY_DISP_HOR_RES #warning Please define or replace the macro MY_DISP_HOR_RES with the actual screen width, default value 320 is used for now. #define MY_DISP_HOR_RES 320 #endif #ifndef MY_DISP_VER_RES #warning Please define or replace the macro MY_DISP_HOR_RES with the actual screen height, default value 240 is used for now. #define MY_DISP_VER_RES 240 #endif修改lv_port_disp.c中lv_port_disp_init函数，该函数包含两个部分，一个是初始化disp_init()，一个是绘制缓冲区。
其中初始化函数disp_init()中加入自己的屏幕初始化程序：
void LCD_AllInit(void) { LCD_InitGPIO(); //初始化几个GPIO口，包括CS\RS\WR\RD\RES\DB0-15 LCD_HardwareReset(); //LCD复位 LCD_ConfigureREG(); //RGB配置初始化 LCD_Clear(WHITE); //清屏白色 LCD_DisplayDir(data_inter.showDirect); //默认为横屏 } static void disp_init(void) { /*You code here*/ LCD_AllInit(); }修改lv_port_disp.c中lv_port_disp_init函数绘制缓冲区的部分，删除不用的Example for 2/3，只留Example for 1即可：
void lv_port_disp_init(void) { /*------------------------- * Initialize your display * -----------------------*/ disp_init(); /*----------------------------- * Create a buffer for drawing *----------------------------*/ /** * LVGL requires a buffer where it internally draws the widgets. * Later this buffer will passed to your display driver's `flush_cb` to copy its content to your display. * The buffer has to be greater than 1 display row * * There are 3 buffering configurations: * 1. Create ONE buffer: * LVGL will draw the display's content here and writes it to your display * * 2. Create TWO buffer: * LVGL will draw the display's content to a buffer and writes it your display. * You should use DMA to write the buffer's content to the display. * It will enable LVGL to draw the next part of the screen to the other buffer while * the data is being sent form the first buffer. It makes rendering and flushing parallel. * * 3. Double buffering * Set 2 screens sized buffers and set disp_drv.full_refresh = 1. * This way LVGL will always provide the whole rendered screen in `flush_cb` * and you only need to change the frame buffer's address. */ /* Example for 1) */ static lv_disp_draw_buf_t draw_buf_dsc_1; static lv_color_t buf_1[MY_DISP_HOR_RES * 10]; /*A buffer for 10 rows*/ lv_disp_draw_buf_init(&draw_buf_dsc_1, buf_1, NULL, MY_DISP_HOR_RES * 10); /*Initialize the display buffer*/ /*----------------------------------- * Register the display in LVGL *----------------------------------*/ static lv_disp_drv_t disp_drv; /*Descriptor of a display driver*/ lv_disp_drv_init(&disp_drv); /*Basic initialization*/ /*Set up the functions to access to your display*/ /*Set the resolution of the display*/ disp_drv.hor_res = MY_DISP_HOR_RES; disp_drv.ver_res = MY_DISP_VER_RES; /*Used to copy the buffer's content to the display*/ disp_drv.flush_cb = disp_flush; /*Set a display buffer*/ disp_drv.draw_buf = &draw_buf_dsc_1; /*Required for Example 3)*/ //disp_drv.full_refresh = 1; /* Fill a memory array with a color if you have GPU. * Note that, in lv_conf.h you can enable GPUs that has built-in support in LVGL. * But if you have a different GPU you can use with this callback.*/ //disp_drv.gpu_fill_cb = gpu_fill; /*Finally register the driver*/ lv_disp_drv_register(&disp_drv); }补充，如果想屏幕刷新快一点，在SRAM足够的条件下，可以修改默认的buf_1[MY_DISP_HOR_RES * 10]为buf_1[MY_DISP_HOR_RES * MY_DISP_VER_RES / 4]：
static lv_disp_draw_buf_t draw_buf_dsc_1; static lv_color_t buf_1[MY_DISP_HOR_RES * MY_DISP_VER_RES / 4]; /*A buffer for 10 rows*/ lv_disp_draw_buf_init(&draw_buf_dsc_1, buf_1, NULL, MY_DISP_HOR_RES * MY_DISP_VER_RES / 4); /*Initialize the display buffer*/修改lv_port_disp.c中的刷屏函数disp_flush，默认的刷屏用打点的方式速度太慢，改用刷块的方式：
void LCD_Fill_LVGL(U16 sx,U16 sy,U16 ex,U16 ey,U16 *color) { uint16_t height, width; uint16_t i, j; width = ex - sx + 1; /* 得到填充的宽度 */ height = ey - sy + 1; /* 高度 */ for (i = 0; i x1,area->y1,area->x2,area->y2,(U16 *)color_p); /*IMPORTANT!!! *Inform the graphics library that you are ready with the flushing*/ lv_disp_flush_ready(disp_drv); }至此，显示接口对接屏幕驱动完成。
【5】输入设备接口对接编码器
如果没有使用到诸如触摸屏、鼠标、键盘、编码器、按键这几类的外部设备，只要显示界面不用操作的话，可以跳过这一节，直接到LVGL测试章节继续。
我这边用到的是磁控旋钮编码器外设。
修改lv_port_indev.c中lv_port_indev_init函数，包含两个部分，一个是初始化encoder_init()，一个是注册编码器外部设备。
其中初始化函数encoder_init()中加入自己的屏幕初始化程序：
/*Initialize your keypad*/ extern STRU_KNOB knob_old; extern char knob_state_now; static void encoder_init(void) { /*Your code comes here*/ MLX_InitGPIO(); MLX_InitSPI(); knob_old = knobPosInit(); //旋钮位置初始化 }删除不用的外部设备，只留下编码器作为唯一外部输入：
void lv_port_indev_init(void) { /** * Here you will find example implementation of input devices supported by LittelvGL: * - Touchpad * - Mouse (with cursor support) * - Keypad (supports GUI usage only with key) * - Encoder (supports GUI usage only with: left, right, push) * - Button (external buttons to press points on the screen) * * The `..._read()` function are only examples. * You should shape them according to your hardware */ static lv_indev_drv_t indev_drv; /*------------------ * Encoder * -----------------*/ /*Initialize your encoder if you have*/ encoder_init(); /*Register a encoder input device*/ lv_indev_drv_init(&indev_drv); indev_drv.type = LV_INDEV_TYPE_ENCODER; indev_drv.read_cb = encoder_read; indev_encoder = lv_indev_drv_register(&indev_drv); /*Later you should create group(s) with `lv_group_t * group = lv_group_create()`, *add objects to the group with `lv_group_add_obj(group, obj)` *and assign this input device to group to navigate in it: *`lv_indev_set_group(indev_encoder, group);`*/ }注册外部设备，修改encoder_read函数，encoder_handler可以不用管，encoder_diff的加减表示左旋和右旋，encoder_state赋值LV_INDEV_STATE_PR或者LV_INDEV_STATE_REL表示按下或松开：
/*Will be called by the library to read the encoder*/ static void encoder_read(lv_indev_drv_t * indev_drv, lv_indev_data_t * data) { if(knob_state_now == 9 || knob_state_now == 15) //按下动作和按下状态都算按下 encoder_state = LV_INDEV_STATE_PR; //按下 else encoder_state = LV_INDEV_STATE_REL; //松开 if(knob_state_now == 19) encoder_diff ++; else if(knob_state_now == 17) encoder_diff --; data->enc_diff = encoder_diff; data->state = encoder_state; encoder_diff = 0; }knob_state_now表示当前旋钮的状态，其状态的获得在主循环中获取，将其映射到encoder_diff和encoder_state这两个变量：
#define KNOB_ESCAPE 8 //旋钮抬起状态，xy不变 #define KNOB_UP 17 //z不变，正向旋转 #define KNOB_DOWN 19 //z不变，反向旋转 #define KNOB_ENTER_BEF 15 //按下动作
创建、挂载Group
旋钮、键盘这种外部设备比较特殊，在初始化完成之后，如果想使用，必须先创建、挂载到Group才行，这一点，初始化函数 lv_port_indev_init 的注释中也明确地提到了：
/*Later you should create group(s) with `lv_group_t * group = lv_group_create()`, *add objects to the group with `lv_group_add_obj(group, obj)` *and assign this input device to group to navigate in it: *`lv_indev_set_group(indev_encoder, group);`*/上面的意思就是说，使用编码器作为外部输入设备，需要使用“组”来配合，步骤如下：
首先使用lv_group_create来创建组；
其次将需要外部设备控制的控件，通过lv_group_add_obj挂载到组中；
最后使用lv_indev_set_group将该组与输入设备绑定；
使用例程如下：
lv_group_t *groupRect; //定义组名 //1.创建组 groupRect = lv_group_create(); //2.挂载控件到组 lv_group_add_obj(groupRect,guider_ui.screen_plus); lv_group_add_obj(groupRect,guider_ui.screen_minus); lv_group_add_obj(groupRect,guider_ui.screen_next); //3.将输入设备与该组绑定 lv_indev_set_group(indev_encoder,groupRect);
注1：上面有三个不同的控件加入到组中，加入"组"中的先后顺序，就对应着你使用编码器在各个对象之间进行切换的先后顺序。最先加入的会先被选择，后加入的就会排在后面，就是这样的选择顺序；
注2：并不是所有的控件都能绑定组，诸如Label就不行；
注3：一个输入设备最好只绑定一个组，否则可能会出问题。如果需要界面进行切换，并在每个界面操作不同的控件组，那么输入设备需要绑定的组也要随着界面的切换而重新绑定。
四 LVGL测试
至此便完成了LVGL的显示接口以及输入设备接口的移植。
在主任务中添加上面的初始化，这边简单做了一个小界面方便展示（这个展示不包含上面的输入设备操作，带输入设备的例程可以看后面一篇文章）：
#include "lvgl.h" #include "lv_port_disp.h" #include "lv_port_indev.h" static void lv_ex_label_1(void) { lv_obj_t * label2 = lv_label_create(lv_scr_act()); lv_label_set_recolor(label2, true); lv_label_set_long_mode(label2, LV_LABEL_LONG_SCROLL_CIRCULAR); /*Circular scroll*/ lv_obj_set_width(label2, 120); // Hello world ! Trisuborn. lv_label_set_text(label2, "#ff0000 Hello# #00ff00 world ! Trisuborn.#"); lv_obj_align(label2, LV_ALIGN_CENTER, 0, 0); } void GUI_Task(void) { //LVGL初始化 lv_init(); //显示器初始化 lv_port_disp_init(); //外部输入初始化 lv_port_indev_init(); //界面生成 lv_ex_label_1(); while(1) { knob_now = knobPosNow(); //确定旋钮当前位置 knob_state_now = Knob_State_Entry(&knob_old, &knob_now, knob_state_old); //确定旋钮当前状态 if(KNOB_ESCAPE == knob_state_now) { knob_state_old = knob_state_now; } else { knob_old = knob_now; knob_state_old = knob_state_now; } lv_task_handler(); os_dly_wait(5); } }效果如下：
