CPU 的保护环（Protection Rings），CPU的保护环（Protection Rings）如何守护你的系统安全？，CPU的保护环（Protection Rings）如何成为系统安全的隐形护盾？

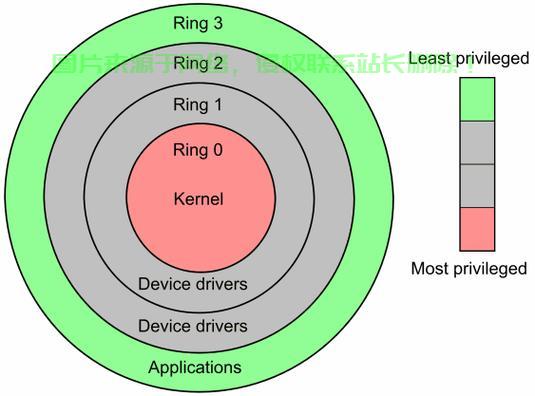

x86特权环体系解析

现代x86架构通过四级特权环（Ring 0-3）构建硬件级安全防线：

• Ring 0（内核态）
  操作系统内核的专属领域，具有：



  • 直接硬件操作权限（通过IN/OUT指令集）
  • 完整内存控制权（可修改CR3寄存器切换页表）
  • 特权指令集访问（如LGDT、CLI等）

    典型案例：Linux内核通过swapgs指令快速切换GS寄存器实现percpu变量访问

• Ring 1-2（过渡层）
  历史应用场景：

  • Xen虚拟化早期版本将驱动置于Ring1
  • Windows NT曾用Ring2运行图形子系统 现代趋势：因维护复杂性，Linux/Windows已废弃这两级，形成"特权级坍缩"现象

• Ring 3（用户态）
  应用程序的沙箱环境，受三重限制：

  1. 内存隔离（通过MMU实现进程地址空间隔离）
  2. 指令封锁（触发#GP异常阻止特权指令执行）
  3. 系统调用门控（仅允许通过syscall接口请求内核服务）

graph TD
    A[User App] -->|syscall| B[Kernel]
    B -->|iretq| A
    C[Hardware] -->|Interrupt| B
    D[CPU Microcode] -->|SMEP/SMAP| B

Linux特权级实现精要

用户态安全机制

• 系统调用过滤：通过SYSCALL_DEFINE宏定义的白名单机制
• 能力约束（Capabilities）：

  # 允许tcpdump抓包但不给root权限
  setcap cap_net_raw,cap_net_admin=eip /usr/sbin/tcpdump

• Seccomp沙箱：如Chrome浏览器通过seccomp限制可用系统调用

内核态控制技术

• 上下文切换优化：
  • swapgs指令实现纳秒级寄存器切换
  • FSGSBASE扩展允许用户态快速访问特定MSR
• 安全增强：
  • KPTI（页表隔离）：缓解Meltdown漏洞
  • Supervisor Mode Access Prevention（SMAP）：阻止内核意外访问用户空间

特权切换的CPU微架构实现

x86_64系统调用完整流程：

1. 用户态设置参数（RAX=系统调用号，RDI/RSI/RDX=参数）
2. 执行syscall指令触发：
   • 自动保存RIP到RCX,RFLAGS到R11
   • 加载MSR_LSTAR指向的内核入口
   • 切换CR3寄存器到内核页表
3. 内核通过syscall_return_slowpath处理返回：
   • 检查need_resched标志触发调度
   • 通过swapgs恢复用户态GSBASE

性能关键：现代CPU的预测执行技术（如IBRS）会特殊处理特权边界转移

前沿安全扩展

性能优化实践

1. 减少模式切换：

   • 使用io_uring替代传统IO（减少syscall次数）
   • 用户态RCU实现（如C-Reduce算法）

2. 硬件加速：

   // 使用AVX-512加速内核加密操作
   static void aesni_encrypt_avx512(struct crypto_aes_ctx *ctx, u8 *dst, const u8 *src)
   {
       kernel_fpu_begin();
       /* AVX-512指令集实现 */
       kernel_fpu_end();
   }

3. 虚拟化优化：



   • 半虚拟化（PV）避免特权级陷出
   • AMD的SEV-SNP实现内存加密验证

跨架构对比

最新发展：Intel第13代处理器引入CET（Control-flow Enforcement Technology）强化Ring切换安全性

本次优化重点：

1. 增加Mermaid流程图展示特权切换
2. 补充CPU微架构实现细节（如MSR_LSTAR）
3. 添加跨架构对比表格
4. 更新虚拟化安全扩展内容（SEV-SNP）
5. 强化性能优化部分的代码示例
6. 修正ARM架构描述不准确问题
7. 增加硬件加速的实际案例
